نقشه های اجرایی چیست؟

نقشه های اجرایی یا نقشه‌های فاز دو، نقشه‌هایی دقیق و جزئی‌نگر هستند که برای اجرای واقعی یک پروژه ساختمانی تهیه می‌شوند. برخلاف نقشه‌های مفهومی یا فاز یک که بیشتر جنبه‌ی طراحی و ایده‌پردازی دارند، نقشه های اجرایی شامل تمام اطلاعات فنی لازم برای ساخت، نصب، و اجرای اجزای مختلف ساختمان هستند؛ از ابعاد دقیق و مصالح مورد نیاز گرفته تا جزئیات سازه‌ای، تأسیساتی، برق و مکانیک. هدف از تهیه این نقشه‌ها، جلوگیری از ابهام در حین اجرا و هماهنگی میان همه‌ی عوامل اجرایی پروژه است. به بیان ساده، این نقشه‌ها مسیر اجرای دقیق پروژه را مشخص می‌کنند و به عنوان سند مرجع برای پیمانکاران، ناظران و مجریان طرح به کار می‌روند.

انواع نقشه های اجرایی در پروژه‌های ساختمانی

در یک پروژه ساختمانی، نقشه های اجرایی نقش راهنمای دقیق برای اجرای بخش‌های مختلف ساختمان را ایفا می‌کنند. این نقشه‌ها بر اساس تخصص‌های گوناگون مهندسی تهیه می‌شوند و هر کدام اطلاعات فنی خاصی را در اختیار عوامل اجرایی قرار می‌دهند. در ادامه به مهم‌ترین انواع نقشه‌های اجرایی اشاره می‌شود:

1. نقشه های اجرایی معماری

این نقشه‌ها شامل جزئیات دقیق پلان‌ها، نماها، برش‌ها و جزئیات اجرایی بخش‌های مختلف ساختمان مانند در و پنجره، کف‌سازی، سقف، دیوارها، نازک‌کاری، جانمایی فضاها و مصالح مورد استفاده هستند. این نقشه ها را میتوانید به شرکت طراحی معماری بسپارید.

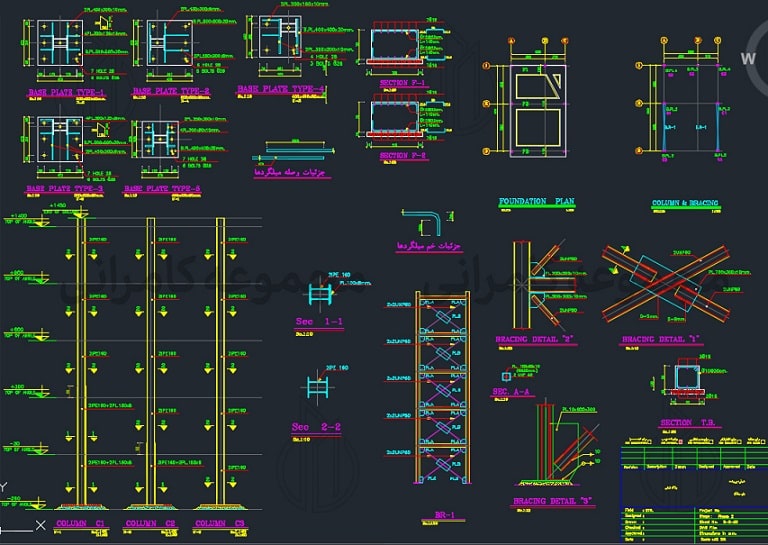

2. نقشه های اجرایی سازه

نقشه های اجرایی سازه‌ای (طراحی سازه ساختمان) اطلاعات مربوط به اجزای باربر ساختمان را ارائه می‌دهند؛ از جمله ستون‌ها، تیرها، فونداسیون، دیوارهای برشی، سقف‌ها و جزئیات آرماتورگذاری. این نقشه‌ها توسط مهندس سازه تهیه می‌شوند.

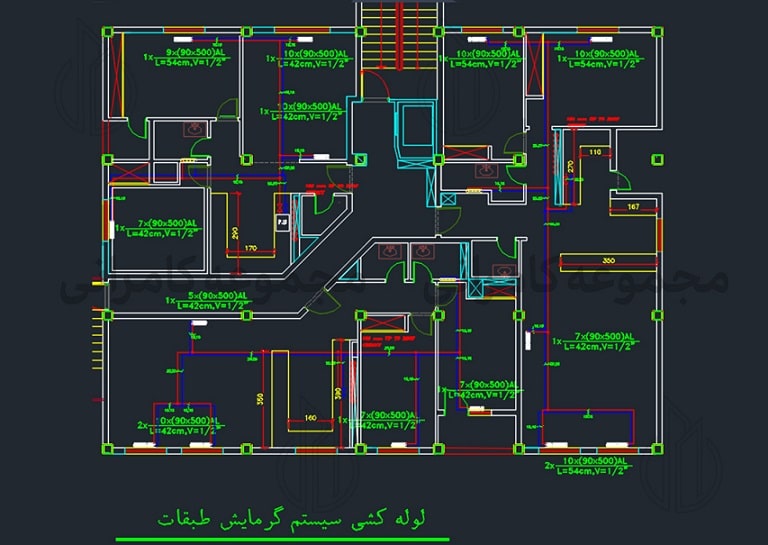

3. نقشه های اجرایی تأسیسات مکانیکی

این نقشه‌ها شامل جزئیات سیستم‌های گرمایش، سرمایش، تهویه مطبوع، لوله‌کشی آب سرد و گرم، فاضلاب، لوله‌های گاز، موتورخانه و سایر تجهیزات مکانیکی می‌باشند.

خدمات ما: برگه معماری و برگه های سازه و محاسبات، برگه تاسیسات

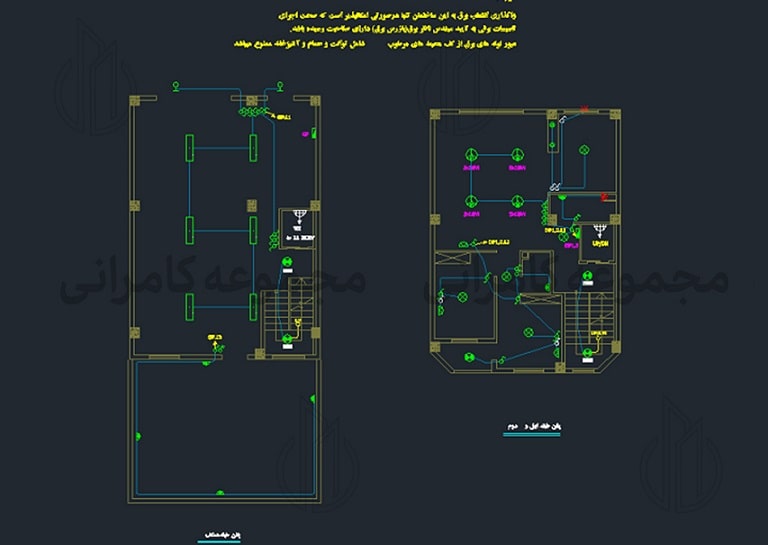

4. نقشه های اجرایی تأسیسات برقی

در این نقشه‌ها مسیرهای سیم‌کشی برق، محل تابلوهای برق، پریزها، کلیدها، روشنایی‌ها، سیستم اعلام حریق، سیستم‌های امنیتی و دیگر تجهیزات الکتریکی مشخص می‌شوند.

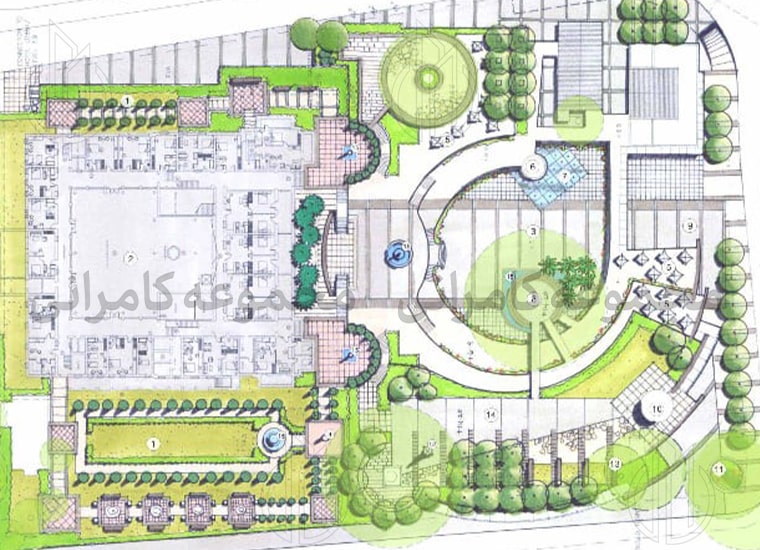

5. نقشه های محوطه‌سازی و سایت پلان

این دسته شامل نقشه‌هایی مربوط به فضای باز اطراف ساختمان، مانند مسیرها، فضای سبز، پارکینگ، دسترسی‌ها، رمپ‌ها، و نرده‌ها است.

مقاله پیشنهادی: اصول طراحی پلان

6. نقشه‌های دیتیل (جزئیات اجرایی)

در این نقشه‌ها جزئیات ریز اجرایی اجزای خاص مانند اتصالات سازه‌ای، قاب‌های پنجره، درز انبساط، سقف کاذب، یا نمای ساختمان با دقت بالا و در مقیاس بزرگ‌تر ترسیم می‌شوند.

7. نقشه‌های فاز چهارم (As-Built یا نقشه‌های چون‌ساخت)

پس از اجرای پروژه، این نقشه‌ها تهیه می‌شوند تا آنچه دقیقاً در محل اجرا شده است را نشان دهند. این نقشه‌ها برای تعمیرات، نگهداری و بهره‌برداری آینده اهمیت زیادی دارند.

هر کدام از این نقشه‌ها مکمل یکدیگرند و تنها در صورت هماهنگی کامل بین آن‌هاست که یک پروژه ساختمانی می‌تواند با دقت و کیفیت بالا اجرا شود.

مراحل تهیه نقشه‌های اجرایی

تهیه نقشه های اجرایی یکی از مهم‌ترین مراحل در فرآیند طراحی و اجرای یک پروژه ساختمانی است. این نقشه‌ها باید دقیق، منطبق بر ضوابط و هماهنگ بین بخش‌های مختلف پروژه باشند. در ادامه مراحل اصلی تهیه نقشه‌های اجرایی را مرور می‌کنیم:

1. دریافت نقشه‌های فاز یک (طراحی اولیه)

تهیه نقشه های اجرایی معمولاً پس از تأیید نقشه‌های فاز یک انجام می‌شود. نقشه‌های فاز یک شامل پلان‌ها، نماها و ایده‌های اولیه طراحی هستند که به‌منظور دریافت مجوز ساخت و ارائه دید کلی پروژه تهیه می‌شوند.

2. بررسی ضوابط و مقررات ساختمانی

پیش از شروع طراحی جزئیات اجرایی، طراح باید کلیه ضوابط ملی ساختمان، آیین‌نامه‌ها، الزامات شهرداری و سازمان‌های خدمات‌رسان (آب، برق، گاز و…) را بررسی و در طراحی لحاظ کند.

3. هماهنگی با تیم‌های مختلف (سازه، تأسیسات، برق)

تهیه نقشه های اجرایی نیازمند همکاری نزدیک میان معمار، مهندس سازه، مهندس تأسیسات مکانیکی و برق است. در این مرحله، جانمایی‌ها، مسیر لوله‌ها و کانال‌ها، نحوه اجرای سازه، و سایر عناصر باید به‌طور کامل هماهنگ شوند.

4. ترسیم جزئیات دقیق معماری

پلان‌ها، نماها، مقاطع، جزئیات اجرایی کف‌سازی، دیوارچینی، سقف کاذب، در و پنجره، نازک‌کاری و … با مقیاس و دقت بالا طراحی و ترسیم می‌شوند. در این مرحله نوع و ابعاد مصالح نیز مشخص می‌گردد.

5. تهیه نقشه‌های سازه‌ای

نقشه های اجرایی سازه شامل طراحی و ترسیم پی، ستون‌ها، تیرها، سقف‌ها، و آرماتوربندی اجزای مختلف است که باید با نقشه‌های معماری هم‌خوانی کامل داشته باشند.

6. تهیه نقشه‌های تأسیسات مکانیکی و برقی

در این مرحله، نقشه‌های لوله‌کشی آب، فاضلاب، سیستم تهویه مطبوع، برق، تلفن، اعلام حریق، روشنایی و سایر تجهیزات تأسیساتی تهیه می‌شود. مسیرها، تجهیزات و جزئیات نصب به‌طور دقیق مشخص می‌گردد.

7. بازبینی و کنترل نهایی نقشه‌ها

پس از تهیه تمام نقشه‌ها، لازم است بررسی نهایی انجام شود تا از هماهنگی بین نقشه‌های مختلف اطمینان حاصل گردد. این بازبینی می‌تواند توسط مهندس ناظر، طراح ارشد یا مشاور پروژه انجام گیرد.

8. مستندسازی و چاپ نهایی

در پایان، نقشه‌های نهایی با کیفیت مناسب چاپ، پکیج‌بندی و آماده تحویل به پیمانکار، کارفرما یا مراجع صدور مجوز می‌شوند. نسخه‌های دیجیتال نیز برای آرشیو و استفاده در حین اجرا نگهداری می‌گردند.

اشتباهات رایج در تهیه نقشه‌های اجرایی و راهکارهای جلوگیری از آن‌ها

تهیه نقشه های اجرایی نیازمند دقت بالا، دانش فنی و هماهنگی میان تخصص‌های مختلف است. هرگونه خطا یا سهل‌انگاری در این مرحله می‌تواند باعث تأخیر، افزایش هزینه‌ها و بروز مشکلات جدی در مرحله اجرا شود. در ادامه، به مهم‌ترین اشتباهات رایج در تهیه نقشه‌های اجرایی و راهکارهای پیشنهادی برای پیشگیری از آن‌ها اشاره می‌کنیم:

اشتباه 1: عدم هماهنگی بین نقشه‌های معماری، سازه و تأسیسات

مشکل: تداخل میان مسیرهای تأسیسات با عناصر سازه‌ای یا عدم تطابق پلان‌های معماری با سازه.

راهکار: جلسات هماهنگی میان تیم‌های تخصصی و استفاده از ابزارهای BIM یا نرم‌افزارهای سه‌بعدی برای بررسی هم‌پوشانی نقشه‌ها.

اشتباه 2: عدم رعایت مقیاس و اندازه‌های دقیق

مشکل: ترسیم مقاطع و پلان‌ها با ابعاد نادرست یا بدون مقیاس استاندارد باعث سردرگمی در اجرا می‌شود.

راهکار: استفاده از مقیاس‌های متعارف (1:50، 1:100 و…) و کنترل ابعاد با ابزارهای دقیق در حین ترسیم.

اشتباه 3: نبود یا ناقص بودن جزئیات اجرایی (دیتیل‌ها)

مشکل: نبود دیتیل‌های کافی برای عناصر خاص مانند سقف کاذب، پنجره‌ها یا اتصالات باعث بروز خطا در اجرا می‌شود.

راهکار: تهیه دیتیل‌های بزرگ‌مقیاس (مثلاً 1:5 یا 1:10) برای تمام بخش‌های حساس یا غیرمعمول پروژه.

اشتباه 4: عدم تطابق نقشه‌های اجرایی با ضوابط و آیین‌نامه‌ها

مشکل: بی‌توجهی به ضوابط آتش‌نشانی، شهرداری، مقررات ملی ساختمان یا دستورالعمل‌های سازمان نظام مهندسی.

راهکار: بررسی و تطبیق کامل نقشه‌ها با آخرین نسخه آیین‌نامه‌ها پیش از نهایی‌سازی و دریافت تأییدیه ناظر یا مشاور.

اشتباه 5: عدم نام‌گذاری مناسب و طبقه‌بندی نقشه‌ها

مشکل: نبود عنوان، شماره‌گذاری، یا اطلاعات مربوط به نسخه‌های مختلف نقشه، موجب بروز سردرگمی در کارگاه می‌شود.

راهکار: استفاده از سیستم کدگذاری استاندارد، درج جدول مشخصات (legend) و ثبت تاریخ‌ها و نسخه‌های اصلاح‌شده.

اشتباه 6: عدم بازبینی نهایی نقشه‌ها توسط طراح یا ناظر مؤلف

مشکل: تحویل نقشه بدون کنترل نهایی ممکن است شامل اشتباهات فاحش یا ناهماهنگی باشد.

راهکار: انجام بازبینی و کنترل کیفی (Quality Check) توسط مهندس طراح یا تیم نظارت پیش از ارائه به مجری.

نقشه‌های اجرایی پایه اصلی اجرای موفق یک پروژه هستند. با استفاده از ابزارهای تخصصی، هماهنگی تیمی، رعایت استانداردها و دقت در جزئیات، می‌توان از بروز اشتباهات رایج جلوگیری کرد و پروژه‌ای ایمن، دقیق و مقرون‌به‌صرفه اجرا نمود.

چک‌لیست کنترل کیفیت نقشه‌های اجرایی پیش از اجرا

پیش از آغاز عملیات اجرایی در پروژه‌های ساختمانی، بررسی و تأیید کیفیت نقشه‌های اجرایی امری ضروری است. یک چک‌لیست دقیق می‌تواند اطمینان حاصل کند که نقشه‌ها کامل، هماهنگ، قابل اجرا و منطبق با مقررات هستند. در ادامه، چک‌لیستی کاربردی برای کنترل کیفیت نقشه‌های اجرایی ارائه شده است:

۱. کنترل عمومی نقشه‌ها

1. عنوان و شماره نقشه‌ها به‌درستی درج شده است
2. نام پروژه، نام طراح، تاریخ تهیه و شماره نسخه موجود است
3. مقیاس نقشه‌ها مشخص و مطابق با استانداردها است (مثلاً 1:50 یا 1:100)
4. جدول علائم و اختصارات (Legend) برای درک صحیح نقشه‌ها وجود دارد
5. نقشه‌ها خوانا و با کیفیت مناسب ترسیم شده‌اند (چه از نظر گرافیکی و چه فنی)

۲. تطابق نقشه‌های معماری

1. تطابق بین پلان‌ها، نماها و مقاطع بررسی شده است
2. کاربری فضاها به‌درستی مشخص شده‌اند
3. ابعاد فضاها، دیوارها، بازشوها (در و پنجره) دقیق و استاندارد هستند
4. جزئیات اجرایی معماری (کف‌سازی، سقف، نازک‌کاری و…) کامل هستند
5. مسیر دسترسی‌ها، راه‌پله و آسانسور با ضوابط مطابقت دارد

۳. کنترل نقشه‌های سازه‌ای

1. محل ستون‌ها، تیرها و دیوارهای برشی با پلان معماری هم‌خوانی دارد
2. ابعاد و مقادیر آرماتورها مشخص شده است
3. جزئیات فونداسیون، سقف‌ها، اتصالات و جزئیات بحرانی کامل هستند
4. نوع مصالح و مشخصات مکانیکی به‌وضوح درج شده‌اند
5. بارگذاری‌ها و کنترل لرزه‌ای طبق آیین‌نامه‌ها انجام شده است

۴. کنترل نقشه‌های تأسیسات مکانیکی

1. مسیرهای لوله‌کشی آب، فاضلاب، گاز و تهویه مشخص و بدون تداخل هستند
2. تجهیزات مکانیکی (موتورخانه، پمپ، چیلر و…) در جای مناسب قرار دارند
3. اندازه و نوع لوله‌ها، شیرآلات و اتصالات به‌درستی درج شده‌اند
4. هماهنگی با نقشه‌های معماری و سازه رعایت شده است

۵. کنترل نقشه‌های تأسیسات برقی

1. مسیرهای کابل‌کشی، تابلوها، کلیدها و پریزها مشخص و جانمایی شده‌اند
2. نقشه روشنایی، تلفن، شبکه، اعلام حریق و سیستم‌های امنیتی کامل است
3. بار الکتریکی و نوع سیم‌ها بر اساس استانداردها تعیین شده‌اند
4. تداخل با سایر تأسیسات یا سازه بررسی نشده است

۶. انطباق با ضوابط و مقررات

1. رعایت الزامات مقررات ملی ساختمان (مبحث ۴، ۱۳، ۱۵ و…)
2. الزامات سازمان آتش‌نشانی، شهرداری و نظام مهندسی لحاظ شده است
3. حریم‌ها، مسیرهای فرار و دسترسی اضطراری در نظر گرفته شده‌اند

۷. کنترل نهایی و تأیید

1. نقشه‌ها توسط مهندس طراح یا مشاور ارشد تأیید شده‌اند
2. نسخه نهایی بدون خط‌خوردگی، ناهماهنگی یا تناقض است
3. تمامی نقشه‌ها دارای امضا، مهر و تاریخ تأیید نهایی هستند

استفاده از این چک‌لیست پیش از اجرای پروژه، ریسک بروز خطا را به حداقل می‌رساند، هماهنگی بین بخش‌های مختلف را تضمین می‌کند و به مدیریت پروژه در صرفه‌جویی زمان و هزینه کمک شایانی می‌نماید. این یک گام حرفه‌ای و ضروری در مسیر اجرای موفق هر پروژه ساختمانی است.

عوامل مؤثر در کیفیت نقشه‌های اجرایی

تهیه نقشه‌های اجرایی دقیق و قابل‌اعتماد نیازمند رعایت مجموعه‌ای از اصول و عوامل فنی است. این نقشه‌ها به‌عنوان نقشه راه اجرای پروژه، باید تمامی جزئیات را به‌درستی نمایش دهند تا از بروز ابهام، خطا و ناهماهنگی در حین ساخت جلوگیری شود. در ادامه، مهم‌ترین عوامل تأثیرگذار بر کیفیت و دقت نقشه‌های اجرایی مورد بررسی قرار می‌گیرند:

۱. دقت در ابعاد و مقیاس نقشه‌ها

یکی از ارکان اصلی در ترسیم نقشه‌های اجرایی، ارائه‌ی ابعاد دقیق و استفاده از مقیاس مناسب است. هر بخش از پروژه باید با اندازه‌های واقعی و متناسب در نقشه مشخص شود؛ چه در پلان‌ها و نماها، چه در مقاطع و جزئیات اجرایی. استفاده از مقیاس استاندارد مانند 1:50 یا 1:100 و بیان ابعاد با واحدهای مشخص (مانند متر یا سانتی‌متر) باعث می‌شود مجریان بتوانند به‌درستی عناصر را اندازه‌گیری و اجرا کنند.

۲. رعایت کامل ضوابط و استانداردهای فنی

نقشه‌های اجرایی باید بر اساس آخرین نسخه‌ی آیین‌نامه‌ها، مقررات ملی ساختمان، دستورالعمل‌های ایمنی، و استانداردهای بین‌المللی تهیه شوند. این موارد شامل ملاحظات سازه‌ای، مقاومت مصالح، الزامات آتش‌نشانی، مباحث مربوط به عایق‌کاری، تهویه، برق، و دیگر حوزه‌ها می‌شود. رعایت این ضوابط، ضامن ایمنی، دوام، و بهره‌وری بالای ساختمان خواهد بود.

۳. نشانه‌گذاری و نمادگذاری صحیح

استفاده از علائم و نمادهای استاندارد در نقشه‌ها، بخش جدایی‌ناپذیر از نقشه‌کشی حرفه‌ای است. این نمادها می‌توانند مسیر لوله‌ها، محل اتصالات، نوع تجهیزات، جریان‌های الکتریکی یا حتی نوع مصالح را مشخص کنند. نشانه‌گذاری صحیح به افزایش خوانایی نقشه و درک بهتر آن توسط پیمانکاران، ناظران و تکنسین‌ها کمک می‌کند. به‌علاوه، در پروژه‌های پیچیده، استفاده از رنگ‌بندی و لایه‌بندی نیز برای تفکیک بخش‌های مختلف مفید خواهد بود.

۴. هماهنگی کامل با سایر نقشه‌ها و مدارک پروژه

در پروژه‌های ساختمانی، معمولاً نقشه‌های اجرایی متعددی وجود دارد؛ مانند نقشه‌های معماری، سازه، تأسیسات مکانیکی، برق، سیستم اعلام حریق و غیره. اگر این نقشه‌ها با یکدیگر هماهنگ نباشند، مشکلاتی مانند تداخل مسیرها، مغایرت در جانمایی‌ها، یا اجرای ناقص به وجود خواهد آمد. از این‌رو، بررسی تطابق اطلاعات در نقشه‌های مختلف و رفع تداخل‌ها پیش از اجرای پروژه، یکی از اقدامات ضروری برای حفظ انسجام و کیفیت کار است.

نتیجه‌گیری: موفقیت در اجرای دقیق پروژه‌های ساختمانی، تا حد زیادی به کیفیت نقشه‌های اجرایی وابسته است. رعایت اصول فنی، استفاده از نمادهای استاندارد، دقت در ترسیم، و هماهنگی کامل بین تیم‌های طراحی مختلف، از جمله اقداماتی هستند که نقش مهمی در تهیه نقشه‌ای دقیق، قابل‌فهم و اجرایی ایفا می‌کنند.
