انواع جوشکاری + توضیحات کامل
جوشکاری یکی از اصلیترین روشهای اتصال دائم فلزات و گاهی مواد غیر فلزی است که با استفاده از حرارت، فشار یا هر دو، دو قطعه را بهصورت یکپارچه به هم متصل میکند. این فرآیند نهتنها در صنایع سنگین مانند ساخت سازههای فلزی، کشتیسازی و خطوط انتقال کاربرد دارد، بلکه در صنایع ظریفتری چون خودروسازی، لوازم خانگی و تجهیزات صنعتی نیز نقشی کلیدی ایفا میکند. اهمیت جوشکاری در این است که اتصالی مقاوم، بادوام و اقتصادی ایجاد میکند که در برابر نیروهای مکانیکی و شرایط محیطی پایدار میماند. از همین رو، آشنایی با اصول و انواع جوشکاری برای هر مهندس، تکنسین و مجری پروژه، بهمنزله گامی اساسی در تضمین کیفیت و ایمنی سازه به شمار میرود.
جوشکاری در ساختمان چیست و چه نقشی در سازه دارد؟
جوشکاری در ساختمان یکی از مهمترین مراحل اجرایی در ساخت اسکلت فلزی و طراحی سازه ساختمان است که با هدف اتصال دائم قطعات فولادی مانند تیرها، ستونها، ورقها و مقاطع مختلف انجام میشود. در این فرآیند، با استفاده از حرارت یا در برخی موارد فشار، دو یا چند قطعه فلزی ذوب و به یکدیگر متصل میشوند تا یک سازهی یکپارچه و مقاوم شکل گیرد. انتخاب صحیح از میان انواع جوشکاری در این مرحله، نقش مهمی در استحکام و دوام سازه دارد.
نقش جوشکاری در سازههای فلزی بسیار حیاتی است، زیرا کیفیت و نوع جوشکاری تعیینکننده میزان مقاومت و پایداری ساختمان است. هر یک از انواع جوشکاری مانند جوشکاری قوس الکتریکی، MIG، TIG یا زیرپودری، ویژگیها و کاربردهای متفاوتی دارند که بسته به نوع پروژه و شرایط محیطی باید انتخاب شوند. اجرای اصولی جوشکاری و رعایت ضوابط فنی باعث میشود اتصالات سازهای بتوانند نیروهای فشاری، کششی و برشی را بهخوبی منتقل کرده و در برابر زلزله، باد و سایر نیروهای وارد بر سازه مقاومت بالایی از خود نشان دهند.
در مقابل، استفاده نادرست از هر یک از انواع جوشکاری در ساختمان یا اجرای غیر استاندارد آن میتواند باعث بروز نواقص ساختاری، کاهش مقاومت اسکلت و حتی خطر تخریب سازه شود. به همین دلیل، انتخاب روش مناسب جوشکاری، مهارت جوشکار و نظارت دقیق مهندس ناظر از عوامل کلیدی در تضمین ایمنی، کیفیت و طول عمر سازههای فلزی به شمار میرود.
معرفی انواع جوشکاری مورد استفاده در پروژههای ساختمانی

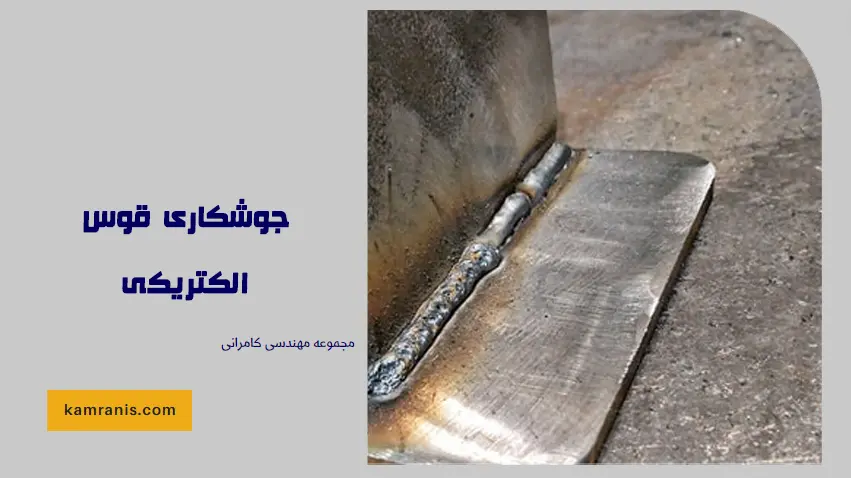

جوشکاری قوس الکتریکی چیست؟
جوشکاری قوس الکتریکی یکی از پرکاربردترین و مؤثرترین روشها در میان انواع جوشکاری در صنعت ساختمان و ساخت سازههای فلزی است. در این روش، اتصال بین قطعات فلزی از طریق حرارت بسیار زیاد حاصل از قوس الکتریکی بین الکترود و قطعهکار انجام میشود. این قوس دمایی بین ۳۰۰۰ تا ۵۰۰۰ درجه سانتیگراد ایجاد میکند و باعث ذوب شدن لبههای فلز و در نهایت تشکیل یک اتصال دائمی و مقاوم میگردد. استفاده از این روش در ساخت اسکلتهای فلزی به دلیل استحکام بالا و امکان اجرا در شرایط مختلف محیطی بسیار رایج است.
فرآیند جوشکاری قوس الکتریکی به این صورت است که با نزدیک شدن الکترود به سطح فلز، جریان برق از الکترود به قطعهکار منتقل میشود و قوس الکتریکی شکل میگیرد. حرارت ناشی از این قوس موجب ذوب شدن فلز پایه و نوک الکترود شده و پس از سرد شدن، اتصال یکپارچهای ایجاد میکند. بسته به شرایط کاری و نوع الکترود، ممکن است از گاز محافظ یا فلاکس برای جلوگیری از نفوذ اکسیژن و آلودگی به ناحیه جوش استفاده شود. این موضوع نقش مهمی در کیفیت و دوام جوش نهایی دارد.
انواع جوشکاری قوس الکتریکی شامل روشهای مختلفی است که هرکدام برای کاربرد خاصی طراحی شدهاند. رایجترین نوع آن جوشکاری قوس دستی (SMAW) است که در ساخت اسکلت فلزی ساختمان بیشترین استفاده را دارد. سایر روشها مانند جوشکاری MIG (قوس با گاز محافظ)، جوشکاری TIG (با گاز تنگستن) و جوشکاری زیرپودری (SAW) نیز بسته به ضخامت قطعات و نوع فلز در پروژههای مختلف مورد استفاده قرار میگیرند. استحکام بالا، هزینه مناسب و امکان اجرای جوش در موقعیتهای گوناگون، از مزایای اصلی این روش محسوب میشوند و آن را به یکی از بهترین گزینهها در میان انواع جوشکاری در ساختمان تبدیل کردهاند.
جوشکاری MIG یا جوشکاری با گاز محافظ فلز
جوشکاری MIG (Metal Inert Gas) یکی از روشهای پرکاربرد جوشکاری قوس الکتریکی است که در آن از گاز محافظ بیاثر مانند آرگون یا مخلوطی از گازهای محافظ برای جلوگیری از تماس فلز مذاب با هوا استفاده میشود. در این روش، یک سیم جوش بهصورت پیوسته از طریق نازل دستگاه به محل جوش تغذیه شده و همزمان قوس الکتریکی بین سیم و قطعهکار تشکیل میشود. حرارت ناشی از قوس، فلز پایه و سیم جوش را ذوب کرده و پس از سرد شدن، یک اتصال صاف و مقاوم ایجاد میکند.
یکی از مزایای مهم جوشکاری MIG سرعت بالا و کیفیت سطحی تمیز جوش است. به دلیل استفاده از گاز محافظ، در این روش پاشش جرقه کمتر بوده و نیازی به برداشتن سرباره پس از جوش وجود ندارد. این ویژگی باعث میشود جوشکاری MIG برای پروژههایی که ظاهر و دقت جوش اهمیت دارد، مانند سازههای ظریف، نردههای فلزی و اتصالات تزئینی، گزینهای مناسب باشد.
در صنعت ساختمان، از جوشکاری MIG معمولاً برای اتصال ورقهای فلزی نازک، چارچوبها و اجزای سبک سازه استفاده میشود. این روش نیاز به مهارت بالا ندارد و قابل اجرا در محیطهای بسته و کارگاهی است. با این حال، برای فضاهای باز یا مناطقی که جریان هوا زیاد است، توصیه نمیشود، زیرا گاز محافظ ممکن است پخش شده و کیفیت جوش کاهش یابد.
جوشکاری TIG یا جوشکاری با گاز محافظ تنگستن
جوشکاری TIG که با نام GTAW نیز شناخته میشود، یکی از دقیقترین و تمیزترین روشهای جوشکاری است. در این روش از الکترود غیرمصرفی تنگستن برای ایجاد قوس الکتریکی استفاده میشود و گاز بیاثر (معمولاً آرگون یا هلیوم) از نازل خارج شده و ناحیه جوش را در برابر آلودگیهای هوا محافظت میکند. در صورت نیاز، یک میلهی پرکننده (فیلر) بهصورت دستی به حوضچه مذاب اضافه میشود تا اتصال کاملتر و مقاومتری ایجاد شود.
از مزایای جوشکاری TIG میتوان به کیفیت بالای جوش، ظاهر زیبا و عدم نیاز به تمیزکاری زیاد پس از جوش اشاره کرد. این روش بهویژه در جوشکاری فولاد ضدزنگ، آلومینیوم، مس و فلزات نازک کاربرد فراوان دارد.
در پروژههای ساختمانی، جوشکاری TIG معمولاً برای کارهای دقیقتر مانند اتصالات تزئینی، نردههای استیل و قطعاتی که زیبایی سطح اهمیت دارد، مورد استفاده قرار میگیرد. البته اجرای این روش نیاز به تجربه و مهارت بالا دارد و نسبت به سایر روشها، سرعت اجرای پایینتر و هزینهی بیشتری دارد.
جوشکاری برق دستی یا جوشکاری قوس دستی
جوشکاری برق دستی (SMAW) یکی از رایجترین و سنتیترین روشهای جوشکاری در صنعت ساختمان است. در این روش، از الکترود پوششدار استفاده میشود که هنگام ایجاد قوس الکتریکی بین الکترود و قطعهکار، همزمان فلز پرکننده و گاز محافظ تولید میکند. این گاز و لایهی سربارهای که روی جوش تشکیل میشود، از ناحیه مذاب در برابر اکسیژن و آلودگی محافظت میکند.
مزیت بزرگ جوشکاری برق دستی، سادگی تجهیزات و قابلیت استفاده در محیطهای مختلف است. این روش در پروژههای ساختمانی برای اتصال تیرها، ستونها، صفحات پایه، مهاربندها و ورقهای تقویتی بسیار پرکاربرد است. جوش SMAW در محلهای دشوار و در شرایط آبوهوایی مختلف قابل اجرا است.
با این حال، به دلیل نیاز به تعویض مداوم الکترود و تمیزکاری سرباره، سرعت اجرای آن نسبت به روشهای مکانیزه کمتر است. همچنین کیفیت جوش تا حد زیادی به مهارت جوشکار و تنظیم مناسب جریان برق بستگی دارد.
جوشکاری زیرپودری
جوشکاری زیرپودری (SAW) نوعی روش نیمهاتوماتیک یا تماماتوماتیک است که در آن قوس الکتریکی در زیر یک لایه ضخیم از پودر فلاکس انجام میشود. این پودر وظیفه دارد از قوس و فلز مذاب در برابر تماس با هوا محافظت کند و در عین حال باعث تثبیت و بهبود کیفیت جوش شود. در این روش، سیم جوش بهصورت پیوسته تغذیه میشود و پودر فلاکس پس از سرد شدن جمعآوری و دوباره قابل استفاده است.
از مزایای اصلی جوشکاری زیرپودری میتوان به نفوذ بالا، استحکام زیاد و سرعت بالای اجرا اشاره کرد. این روش معمولاً در ساخت قطعات ضخیم و سنگین مانند تیرآهنها، ستونهای بزرگ، مخازن تحت فشار و سازههای صنعتی مورد استفاده قرار میگیرد.
با توجه به نیاز به تجهیزات تخصصی و شرایط خاص اجرا، جوشکاری زیرپودری معمولاً در محیطهای کارگاهی یا کارخانهای انجام میشود، نه در محل پروژههای ساختمانی باز.
جوشکاری گازی یا استیلن
جوشکاری گازی که با نام جوشکاری اکسیاستیلن (OAW) نیز شناخته میشود، یکی از قدیمیترین روشهای جوشکاری است. در این روش از حرارت ناشی از احتراق گاز استیلن با اکسیژن برای ذوب کردن فلز پایه و اتصال آن استفاده میشود. دمای شعله در این روش حدود ۳۲۰۰ درجه سانتیگراد است که برای ذوب فلزات کمکربن و نازک مناسب است.
مزیت اصلی جوشکاری گازی، قابلیت حمل بالا، سادگی تجهیزات و عدم نیاز به برق است. به همین دلیل در کارگاههای کوچک، تعمیرات، و برای اتصال ورقهای نازک فولادی، لولههای مسی و اجزای سبک ساختمانی کاربرد دارد.
البته در سازههای سنگین و اسکلتهای فلزی بزرگ، از این روش کمتر استفاده میشود؛ زیرا کنترل حرارت و عمق نفوذ آن دشوارتر از روشهای برقی است. با این حال، جوشکاری گازی هنوز هم در بخشهایی از صنعت ساختمان برای برش فلز، پیشگرمایش و تعمیرات موضعی به کار میرود.
کدام نوع جوشکاری برای اسکلت فلزی ساختمان مناسبتر است؟
در ساخت اسکلت فلزی ساختمان، روش جوشکاری قوس دستی (SMAW) یا همان جوشکاری برق دستی متداولترین و مناسبترین گزینه از میان انواع جوشکاری است. دلیل اصلی این انتخاب، قابلیت اجرای آسان در محل پروژه، تجهیزات ساده و انعطاف بالا در موقعیتهای مختلف کاری است. جوشکار میتواند در ارتفاع، زاویه یا شرایط آبوهوایی متفاوت عملیات جوشکاری را انجام دهد؛ امکانی که در سایر روشها مانند MIG یا TIG محدودتر است.
علاوه بر این، جوش SMAW امکان استفاده از انواع الکترود با پوششهای متفاوت را فراهم میکند تا بسته به نوع فولاد، ضخامت مقاطع و شرایط محیطی، جوش باکیفیت و مقاوم ایجاد شود. از این روش برای اتصال تیرها، ستونها، بادبندها و ورقهای تقویتی در ساختمانهای فولادی استفاده میشود.
در پروژههای صنعتی یا کارخانهای که کنترل شرایط محیطی ممکن است، گاهی از جوشکاری زیرپودری (SAW) نیز برای اتصالات ضخیمتر و سنگینتر استفاده میشود.
نکات مهم در انتخاب روش در انواع جوشکاری
انتخاب روش مناسب جوشکاری در پروژههای ساختمانی باید با توجه به چند عامل کلیدی انجام شود. نوع و ضخامت فلز، موقعیت جوش، شرایط محیطی، سرعت مورد نیاز اجرا و تجهیزات در دسترس از مهمترین پارامترهای تصمیمگیری هستند. به عنوان مثال، برای سازههای سنگین و ضخیم، جوشکاری زیرپودری (SAW) گزینهای مناسب است، اما برای کارهای اجرایی در محل ساختمان، جوشکاری برق دستی (SMAW) کارآمدتر خواهد بود.
علاوه بر شرایط فنی، باید تجربه جوشکار و نظارت مهندس ناظر را نیز در نظر گرفت. برخی روشها مانند TIG نیاز به مهارت بسیار بالا دارند و برای سازههای تزئینی یا قطعات ظریف مناسبترند. در مقابل، روشهای پرسرعتی مانند MIG بیشتر در تولیدات کارگاهی و پروژههای سبک کاربرد دارند.
بهطور کلی، روش انتخابی باید توازنی بین کیفیت، سرعت و هزینه اجرا ایجاد کند تا ضمن حفظ ایمنی و استحکام سازه، پروژه از نظر اقتصادی نیز بهصرفه باشد.
خطاهای رایج در جوشکاری سازههای فلزی و راههای پیشگیری از آن
در جوشکاری اسکلت فلزی، خطاهای اجرایی میتوانند به کاهش مقاومت سازه و حتی بروز شکستهای خطرناک منجر شوند. برخی از خطاهای رایج عبارتاند از: نفوذ ناقص (Lack of Penetration)، تخلخل در جوش (Porosity)، ترکهای حرارتی (Cracks) و بریدگی کناره جوش (Undercut). این عیوب معمولاً ناشی از تنظیم نادرست جریان برق، سرعت نامناسب حرکت الکترود، تمیز نبودن سطح فلز یا انتخاب اشتباه الکترود هستند.
برای جلوگیری از این مشکلات، باید پیش از شروع کار، سطوح جوش تمیز و خشک باشند، از الکترود مناسب و خشکشده استفاده شود، و پارامترهای دستگاه بهدرستی تنظیم گردند. همچنین نظارت مستمر بر کیفیت جوش، اجرای آزمونهای غیرمخرب (مانند التراسونیک یا مگنتیک تست) و آموزش مستمر جوشکاران نقش مهمی در کنترل کیفیت دارند.
رعایت دستورالعملهای فنی و آییننامههای مربوطه (مانند مبحث دهم مقررات ملی ساختمان و AWS D1.1) میتواند بهطور قابلتوجهی احتمال بروز خطا در جوشکاری سازههای فلزی را کاهش دهد.
