سازه فضاکار چیست؟
سازه فضاکار یکی از نوآورانهترین سیستمهای سازهای در مهندسی عمران و معماری مدرن است که توانسته با ترکیب سبکی، مقاومت بالا و انعطاف طراحی، پوشش دهانههای بزرگ و فضاهای بدون ستون را ممکن کند. برخلاف سازههای سنتی که بارها را عمدتاً در یک راستا منتقل میکنند، سازههای فضاکار نیروها را در کل شبکه سهبعدی توزیع میکنند و همین ویژگی باعث افزایش پایداری و کارایی آنها میشود. در این مقاله با تعریف، انواع، مزایا، معایب و کاربردهای سازه فضاکار آشنا خواهید شد و خواهید دید چرا این سازه گزینهای محبوب در معماری مدرن و پروژههای بزرگ است.
سازه فضاکار چیست؟
سازه فضاکار نوعی سیستم سازهای سهبعدی است که از اتصال منظم اعضای سبک (معمولاً لولههای فلزی) در جهات مختلف فضا تشکیل میشود و بارها را بهصورت همزمان در چند مسیر منتقل میکند. برخلاف سازههای سنتی که باربری آنها عمدتاً در یک صفحه انجام میشود، سازه فضاکار نیروها را در کل شبکه پخش کرده و همین موضوع باعث افزایش مقاومت، پایداری و سبکی سازه میشود.
بهطور ساده، سازه فضاکار مانند یک شبکه هندسی منظم عمل میکند که میتواند دهانههای بزرگ را بدون نیاز به ستونهای میانی پوشش دهد. به همین دلیل، این نوع سازه گزینهای ایدهآل برای فضاهایی مانند سالنهای ورزشی، نمایشگاهها، فرودگاهها، سولهها و مراکز تجاری بزرگ محسوب میشود. وزن کم، سرعت اجرای بالا و عملکرد مناسب در برابر زلزله از مهمترین دلایل محبوبیت سازههای فضاکار در معماری و مهندسی مدرن هستند.
اجزای اصلی سازه فضاکار
اجزای اصلی سازه فضاکار را میتوان بهصورت زیر دستهبندی کرد:
- گرهها (Nodes):
نقاط اتصال اعضای سازه هستند که نیروها را بین المانها توزیع میکنند.
معمولاً از فولاد ساخته میشوند و شکل آنها میتواند کروی، مکعبی یا سفارشی باشد.
- اعضا (Members):
تیرها یا میلههای سبک که شبکه فضاکار را شکل میدهند.
وظیفه انتقال بار از گرهها به کل سازه را بر عهده دارند.
معمولاً به صورت لولهای یا قوطی فلزی ساخته میشوند و در بعضی موارد از مواد کامپوزیت یا آلومینیوم سبک استفاده میشود.
- صفحات یا پوششها (Panels / Cladding):
در برخی سازهها، برای زیبایی یا حفاظت در برابر عوامل محیطی، از صفحات شیشهای، فلزی یا کامپوزیتی بین اعضا استفاده میشود.
این صفحات میتوانند نقش باربری محدود هم داشته باشند.
- اتصالات (Joints / Connectors):
سختافزار یا تجهیزات لازم برای اتصال اعضا به گرهها.
کیفیت و دقت این اتصالات در عملکرد کلی سازه بسیار حیاتی است.
- تکیهگاهها (Supports / Foundations):
نقاطی که سازه فضاکار به زمین منتقل میشود.
ممکن است به صورت پایههای ستون، دیوار یا فونداسیون گسترده طراحی شوند.
به طور خلاصه، سازه فضاکار یک شبکه سهبعدی از اعضای متصل به گرههاست که توسط اتصالات و تکیهگاهها حمایت میشود و این اجزا با هم باعث پایداری و توزیع یکنواخت بار میشوند.
انواع سازه فضاکار
در سازههای فضاکار، انواع مختلفی وجود دارند که هر کدام ویژگیها و کاربردهای خاص خود را دارند. در ادامه توضیح هر نوع آورده شده است:

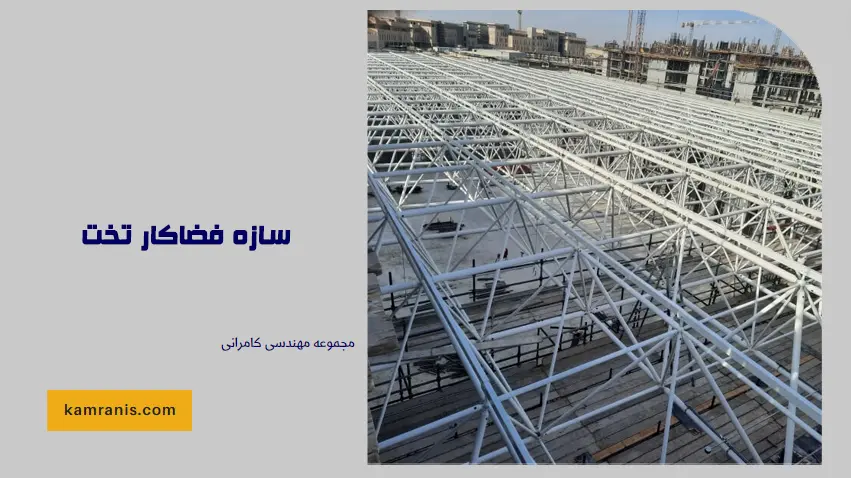

1. سازه فضاکار تخت
سازه فضاکار تخت (Planar Space Frame) به صورت شبکهای سهبعدی اما با ضخامت کم است که عمدتاً در یک صفحه گسترده میشود.
ویژگیها:
- معمولاً به شکل شبکه مربعی یا مثلثی طراحی میشود.
- سبک و ساده در اجراست و دهانههای متوسط را پوشش میدهد.
- کاربرد: سقف سالنها، مراکز تجاری و پارکینگها.

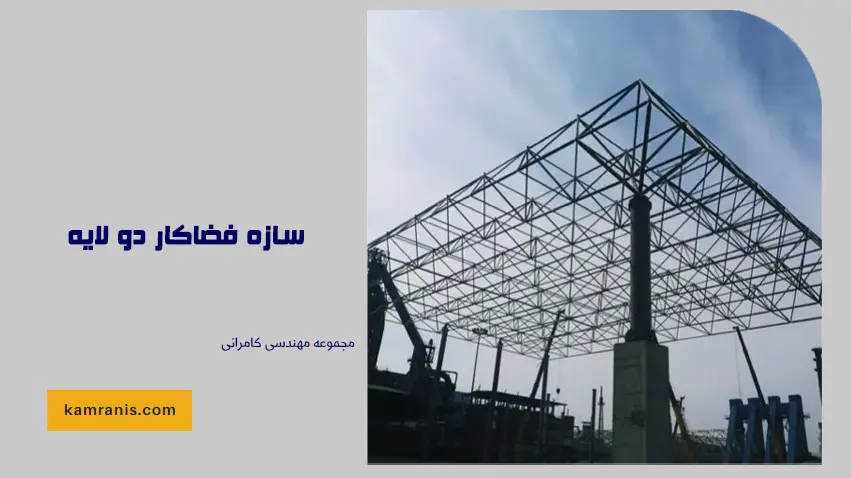

2. سازه فضاکار دو لایه
این سازه (Double Layer Space Frame) شبکهای سهبعدی با دو لایه موازی از اعضا که توسط میلههای قائم به هم متصل شدهاند.
ویژگیها:
مقاومت و صلبیت بیشتری نسبت به سازه تخت دارد.
میتواند دهانههای بزرگتر را بدون ستون میانی پوشش دهد.
کاربرد: سالنهای ورزشی، نمایشگاهها، فرودگاهها و مراکز همایش بزرگ.
3. سازه فضاکار قوسی و گنبدی
شبکه فضاکار (Curved / Dome Space Frame) که شکل آن به صورت قوس یا گنبد است.
ویژگیها:
- پخش یکنواخت بارها به سمت پایهها.
- امکان پوشش دهانههای بسیار بزرگ و فضاهای باز بدون ستون.
- جلوه معماری زیبا و مدرن.
کاربرد: ورزشگاهها، مراکز فرهنگی و تفریحی، سازههای نمادین و معماری خاص.
تفاوت سازه فضاکار با سازههای سنتی
- باربری سهبعدی: سازه فضاکار نیروها را در کل شبکه سهبعدی توزیع میکند، در حالی که سازههای سنتی (مثل تیر و ستون فلزی یا بتنی) بارها را عمدتاً در یک راستا و صفحه منتقل میکنند.
- استفاده از دهانههای بزرگ بدون ستون: سازههای فضاکار میتوانند فضاهای وسیع را بدون نیاز به ستون میانی پوشش دهند، اما سازههای سنتی معمولاً به ستونهای زیاد نیاز دارند.
- سبکی و صرفهجویی در مصالح: به دلیل توزیع بهینه بار، وزن سازه فضاکار کمتر از سازه سنتی با همان دهانه است.
- زیبایی و انعطاف طراحی: سازه فضاکار امکان ایجاد اشکال گنبدی، قوسی و منحنی را فراهم میکند، اما سازههای سنتی محدود به فرمهای مستطیلی و ساده هستند.
مزایای سازه فضاکار
- وزن سبک و استفاده بهینه از مصالح
- پوشش دهانههای بزرگ بدون ستون میانی
- سرعت اجرای بالا به دلیل پیشساخته بودن اعضا
- مقاومت بالا در برابر بارهای ثقلی و جانبی (مثل زلزله و باد)
- انعطاف در طراحی معماری و امکان ایجاد اشکال منحنی و گنبدی
- هزینه نگهداری پایین به علت سادگی شبکه و اجزا
معایب و محدودیتهای سازه فضاکار
پیچیدگی در طراحی و محاسبات: نیاز به نرمافزارهای مهندسی و تحلیل دقیق سهبعدی.
نیاز به اتصالات دقیق و با کیفیت بالا؛ هر اشتباه در گرهها میتواند باعث ضعف کل سازه شود.
هزینه اولیه بالاتر نسبت به برخی سازههای سنتی ساده، به ویژه برای پروژههای کوچک.
محدودیت در مصالح: اغلب به فولاد یا آلومینیوم نیاز دارد و استفاده از بتن مسلح در این نوع سازهها محدود است.
کاربردهای سازه فضاکار در ساختمانسازی
- سالنهای ورزشی و ورزشگاهها
- فرودگاهها و پایانههای حمل و نقل
- نمایشگاهها و سالنهای همایش
- مراکز تجاری بزرگ و پارکینگها
- پروژههای معماری خاص با دهانههای بزرگ و طراحی منحنی یا گنبدی
- سازههای صنعتی و سولههای بزرگ
نقش سازه فضاکار در دهانههای بزرگ و فضاهای بدون ستون
سازه فضاکار به دلیل ساختار سهبعدی و توزیع یکنواخت بار، قادر است دهانههای بسیار بزرگ را بدون نیاز به ستون میانی پوشش دهد. این ویژگی امکان طراحی فضاهای باز، انعطافپذیر و کاربردی مانند ورزشگاهها، سالنهای نمایشگاهی و پارکینگهای وسیع را فراهم میکند. نبود ستونهای میانی نه تنها آزادی حرکت و استفاده بهینه از فضا را افزایش میدهد، بلکه ظاهر معماری ساختمان را نیز مدرن و جذاب میکند.
هزینه ساخت سازه فضاکار و عوامل مؤثر بر آن
هزینه ساخت سازه فضاکار به عوامل متعددی بستگی دارد، از جمله:
- نوع مصالح: فولاد، آلومینیوم یا مواد کامپوزیتی
- ابعاد و دهانه سازه: هر چه دهانه بزرگتر باشد، نیاز به اعضای بیشتر و اتصالات پیچیدهتر است
- پیچیدگی طراحی و هندسه سازه
- کیفیت و دقت اتصالات گرهها
با وجود هزینه اولیه بالاتر نسبت به سازههای سنتی، صرفهجویی در مصالح، سرعت اجرای بالا و کاهش نیاز به ستون، اغلب در پروژههای بزرگ اقتصادی و بهینه است.
مقایسه سازه فضاکار با سازههای فلزی و بتنی
- سازههای فلزی سنتی: سبک و مقاوم هستند اما برای دهانههای بزرگ نیاز به تیرهای بسیار سنگین و ستونهای متعدد دارند.
- سازههای بتنی: مقاوم و بادوام، اما سنگین و زمانبر در اجرا هستند و شکلدهی به دهانههای بزرگ دشوار است.
- سازه فضاکار: ترکیبی از سبکوزن بودن، مقاومت بالا و قابلیت پوشش دهانههای وسیع بدون ستون، که مزیت بزرگی نسبت به سازههای سنتی ایجاد میکند.
اشتباهات رایج در اجرای سازه فضاکار
- عدم دقت در طراحی و محاسبات سهبعدی
- اتصالات گرهای ضعیف یا نصب نادرست
- استفاده از مصالح نامرغوب یا سبک غیرمجاز
- اجرای ناصحیح تکیهگاهها و فونداسیون
- عدم توجه به نیروهای جانبی مانند باد و زلزله
پیشگیری از این اشتباهات با طراحی دقیق، کنترل کیفیت مصالح و اجرای اصولی اتصالات امکانپذیر است.
آینده سازههای فضاکار در معماری مدرن
سازههای فضاکار با توجه به مزایایشان در سبکی، مقاومت، پوشش دهانههای بزرگ و انعطاف در طراحی معماری، نقش مهمی در پروژههای مدرن خواهند داشت. پیشرفت در نرمافزارهای طراحی سهبعدی، مصالح نوین و اتصالات پیشرفته این نوع سازهها را به گزینهای محبوب برای پروژههای تجاری، ورزشی و فرهنگی تبدیل کرده است.
جمعبندی؛ آیا سازه فضاکار انتخاب مناسبی است؟
سازه فضاکار گزینهای ایدهآل برای پروژههایی است که نیاز به دهانههای بزرگ، وزن سبک، سرعت اجرا و انعطاف معماری بالا دارند. با رعایت اصول طراحی، کیفیت مصالح و اجرای صحیح، این نوع سازه میتواند جایگزین مناسبی برای سازههای سنتی فلزی و بتنی باشد و تجربهای مدرن، ایمن و اقتصادی برای ساختمانها فراهم کند.
