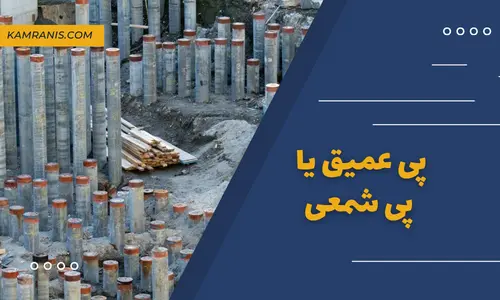

پی عمیق یا پی شمعی

پی عمیق یکی از مهم‌ترین انواع فونداسیون در پروژه‌های ساختمانی است که زمانی به کار می‌رود که خاک توان تحمل بارهای سازه را در لایه‌های سطحی ندارد. در این شرایط، استفاده از پی عمیق و پی شمعی بهترین راهکار برای انتقال بار به لایه‌های مقاوم‌تر در عمق زمین است. پی‌های شمعی با عبور از لایه‌های سست، ظرفیت باربری سازه را افزایش می‌دهند و پایداری ساختمان را در برابر نشست، زلزله و بارهای جانبی تضمین می‌کنند. این نوع پی‌ها نقش مهمی در ساخت‌وسازهای شهری، برج‌ها، پل‌ها و پروژه‌های سنگین عمرانی دارند و انتخاب صحیح آن‌ها تأثیر مستقیم بر ایمنی و عمر مفید سازه می‌گذارد.

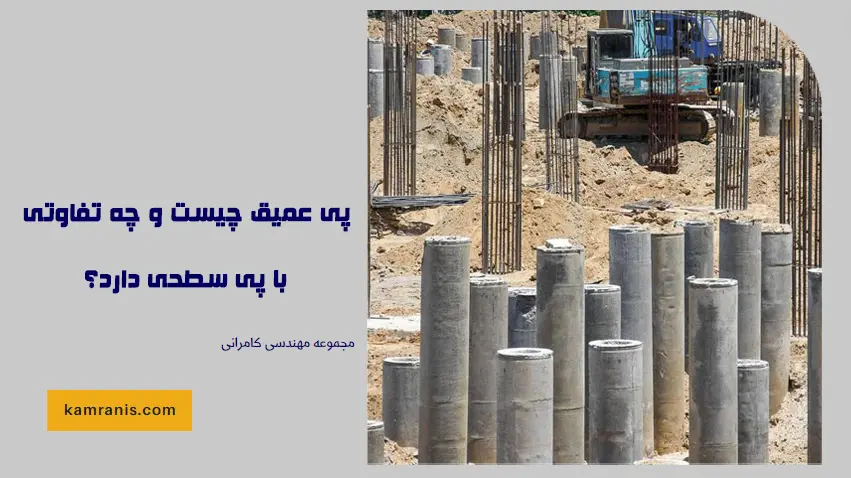

پی عمیق چیست و چه تفاوتی با پی سطحی دارد؟

پی عمیق نوعی فونداسیون است که برای انتقال بار سازه به لایه‌های عمیق‌تر و مقاوم‌تر زمین استفاده می‌شود؛ مخصوصاً زمانی که خاک سطحی ضعیف، سست یا دارای ظرفیت باربری پایین باشد. در این نوع فونداسیون، بار ساختمان از طریق شمع‌ها، دیوارهای دیافراگمی یا شفت‌های عمیق به عمق چندین متر زیر سطح زمین منتقل می‌شود تا پایداری سازه تأمین گردد.

تفاوت پی عمیق با پی سطحی

۱. عمق اجرا

• پی سطحی: در عمق کم (معمولاً ۱ تا ۳ متر) اجرا می‌شود.
• پی عمیق: در عمق زیاد (چند متر تا ده‌ها متر) اجرا می‌شود.

۲. شرایط خاک

• پی سطحی: مناسب خاک‌های مقاوم و متراکم در لایه‌های نزدیک به سطح.
• پی عمیق: زمانی استفاده می‌شود که لایه‌های سطحی ضعیف یا قابل نشست باشند و مقاومت مناسب در عمق وجود داشته باشد.

۳. نحوه انتقال بار

• پی سطحی: بار را به صورت گسترده روی سطح خاک پخش می‌کند.
• پی عمیق: بار را از طریق شفت یا شمع به لایه‌های سخت‌تر منتقل می‌کند (انتقال بار به صورت نوک‌باربر یا اصطکاکی).

۴. موارد استفاده

• پی سطحی: ساختمان‌های کم‌ارتفاع، ویلاها، پروژه‌های سبک.
• پی عمیق: برج‌ها، پل‌ها، سازه‌های سنگین، پروژه‌هایی با خاک سست.

۵. هزینه و تجهیزات

• پی سطحی: هزینه کمتر و اجرای آسان‌تر.
• پی عمیق: نیاز به تجهیزات سنگین، تخصص و هزینه بالاتر.

در مجموع، پی عمیق انتخابی استراتژیک برای سازه‌هایی است که ایمنی، پایداری و مقاومت در برابر نشست برای آن‌ها حیاتی است و خاک سطحی پاسخگوی نیاز باربری سازه نیست.

انواع پی عمیق در ساختمان‌سازی

پی‌های عمیق بسته به نوع پروژه، شرایط خاک، میزان بار سازه و محدودیت‌های اجرایی، در قالب روش‌ها و سیستم‌های مختلف اجرا می‌شوند. مهم‌ترین انواع پی عمیق عبارت‌اند از:

1. شمع‌ها (Pile Foundations)

شمع‌ها اعضای بلند و کشیده‌ای هستند که برای انتقال بار سازه به لایه‌های عمیق‌تر و مقاوم‌تر خاک به کار می‌روند. این شمع‌ها می‌توانند بتنی، فولادی، چوبی یا ترکیبی باشند و بار را از طریق اصطکاک جداره یا نوک شمع منتقل کنند. استفاده از شمع‌ها در سازه‌های سنگین، پل‌ها و برج‌ها بسیار رایج است.

2. دیوار دیافراگمی (Diaphragm Wall)

دیوار دیافراگمی یک سازه بتنی عمیق و پیوسته است که عمدتاً در پروژه‌های بزرگ مانند مترو، پارکینگ‌های طبقاتی، تونل‌ها و سازه‌های زیرزمینی به عنوان دیوار حائل و بخشی از فونداسیون به کار می‌رود. این دیوارها با روش حفاری ترنچ و پر کردن با بتن اجرا می‌شوند و مقاومت بالایی در برابر فشار جانبی خاک و آب دارند.

3. شفت یا شمع درجا (Drilled Shaft / Caisson)

شفت‌های عمیق یا شمع‌های درجا با حفاری یک چاه عمیق و سپس آرماتوربندی و بتن‌ریزی داخل آن ساخته می‌شوند. این نوع فونداسیون برای سازه‌های بزرگ مانند ستون پل‌ها و برج‌ها ایده‌آل است. مزیت اصلی آن‌ها، ظرفیت باربری بالا و امکان اجرا در ابعاد بزرگ است.

4. میکروپایل (Micropile)

میکروپایل‌ها شمع‌های باریک و کوچک‌قطر هستند که معمولاً برای تقویت فونداسیون موجود، بهسازی لرزه‌ای، زیرسازی در فضاهای محدود یا پروژه‌های مقاوم‌سازی استفاده می‌شوند. قطر کم، تجهیزات سبک و امکان اجرا در فضاهای محدود، آن‌ها را به گزینه‌ای بسیار کاربردی تبدیل کرده است.

5. شمع‌های پیش‌ساخته (Precast Piles)

این شمع‌ها در کارخانه تولید و سپس به محل پروژه حمل و با کوبیدن در زمین (Driving) نصب می‌شوند. شمع‌های پیش‌ساخته دارای کیفیت یکنواخت، سرعت اجرای بالا، و مقاومت زیاد هستند. برای سازه‌هایی که لرزش و ضربه ناشی از کوبش مشکل‌ساز نیست، انتخابی بسیار مناسب محسوب می‌شوند.

علت استفاده از شمع در پی هایی عمیق؟

استفاده از پی‌های عمیق و شمعی زمانی ضرورت پیدا می‌کند که شرایط خاک یا بارهای وارد بر سازه، پاسخگوی اجرای پی‌های سطحی نباشند. مهم‌ترین دلایل به‌کارگیری این نوع فونداسیون عبارت‌اند از:

۱. ضعف خاک‌های سطحی

اگر لایه‌های نزدیک سطح زمین مقاومت کافی نداشته باشند، اجرای پی‌های کم‌عمق جوابگو نخواهد بود. در چنین حالتی با نصب شمع و انتقال بار به لایه‌های عمیق‌تر، هم امکان رسیدن به خاک مقاوم‌تر فراهم می‌شود و هم ظرفیت باربری فونداسیون افزایش می‌یابد.

۲. کنترل نشست بیش از حد

وقتی محاسبات ژئوتکنیکی نشان دهد میزان نشست پیش‌بینی‌شده در پی‌های سطحی از حدود مجاز بیشتر است، استفاده از پی شمعی می‌تواند نشست سازه را به‌طور قابل توجهی کاهش دهد. شمع‌ها با انتقال بار به اعماق زمین، رفتار بهتری در برابر نشست‌های طولانی‌مدت یا نامتقارن ایجاد می‌کنند.

۳. مقاومت در برابر بارهای جانبی و نیروهای بالابرنده

در شرایطی که فونداسیون با نیروهای جانبی (مانند زلزله و باد) یا نیروهای کششی و بالابرنده مواجه باشد، پی‌های سطحی عملکرد مطلوبی ندارند. شمع‌ها با عمق زیاد و رفتار اصطکاکی، مانع بلند شدن یا ناپایداری پی می‌شوند.

۴. کاربرد در سازه‌های دریایی

برای اجرای اسکله‌ها، سکوهای دریایی یا سازه‌هایی که بخشی از آن‌ها روی آب قرار دارد، معمولاً از سیستم شمع‌کوبی استفاده می‌شود. شمع‌ها بار عرشه را از طریق آب به لایه‌های مقاوم زمین منتقل کرده و باید در برابر کمانش و نیروهای جانبی ناشی از امواج نیز مقاومت کنند.

۵. کاهش ارتعاش در فونداسیون تجهیزات

در پروژه‌هایی که دستگاه‌ها یا ماشین‌آلات ارتعاش‌زا نصب می‌شوند، برای کنترل دامنه لرزش و تنظیم فرکانس طبیعی سیستم، از پی‌های شمعی استفاده می‌شود تا سختی فونداسیون افزایش یابد.

۶. افزایش ایمنی پایه پل‌ها

در مناطقی که امکان آب‌شستگی (Scour) در زیر پل وجود دارد، شمع‌ها موجب انتقال بار به عمق و افزایش ضریب اطمینان سازه می‌شوند. به همین دلیل پایه‌ پل‌ها اغلب به کمک شمع‌های عمیق تقویت و پایدار می‌شوند.

۷. استفاده در پایدارسازی گود

در برخی پروژه‌ها، شمع‌ها برای جلوگیری از ریزش یا لغزش دیواره گود به کار می‌روند و به عنوان بخشی از سیستم نگهبان عمل می‌کنند.

انواع روش‌های اجرای شمع بتنی (پی عمیق)

شمع‌های بتنی معمولاً به دو شیوه اصلی ساخته و اجرا می‌شوند: درجا و پیش‌ساخته. هر کدام روش اجرا، مزایا و رفتار ژئوتکنیکی متفاوتی دارند.

1. شمع بتنی درجا (Cast-in-Place Pile)

در این روش ابتدا گمانه با دستگاه حفاری ایجاد می‌شود. پس از رسیدن به عمق طراحی‌شده، قفس آرماتور داخل چاه قرار می‌گیرد و در نهایت عملیات بتن‌ریزی در محل انجام می‌شود.
در بعضی پروژه‌ها برای افزایش پایداری، از غلاف فلزی استفاده می‌شود تا جداره حفاری ریزش نکند و کیفیت بتن‌ریزی حفظ شود. این نوع شمع به دلیل اجرا در محل، امکان تطبیق بیشتری با شرایط متغیر خاک دارد.

2. شمع بتنی پیش‌ساخته (Precast Concrete Pile)

در این روش شمع‌ها به صورت قطعات بتنی در محل کارگاه یا کارخانه تولید می‌شوند و پس از رسیدن به مقاومت لازم، به محل نصب منتقل و با دستگاه‌های ضربه‌ای یا ارتعاشی کوبیده می‌شوند.
برای افزایش ظرفیت باربری، امکان استفاده از کابل‌های پیش‌تنیدگی وجود دارد که منجر به شمع‌های مقاوم‌تر و با ترک‌خوردگی کمتر می‌شود.

به دلیل فرآیند کوبش، خصوصیات خاک اطراف شمع‌های پیش‌ساخته ممکن است نسبت به شمع‌های درجا تغییر کند و تراکم موضعی بیشتری در اطراف آن‌ها ایجاد شود.

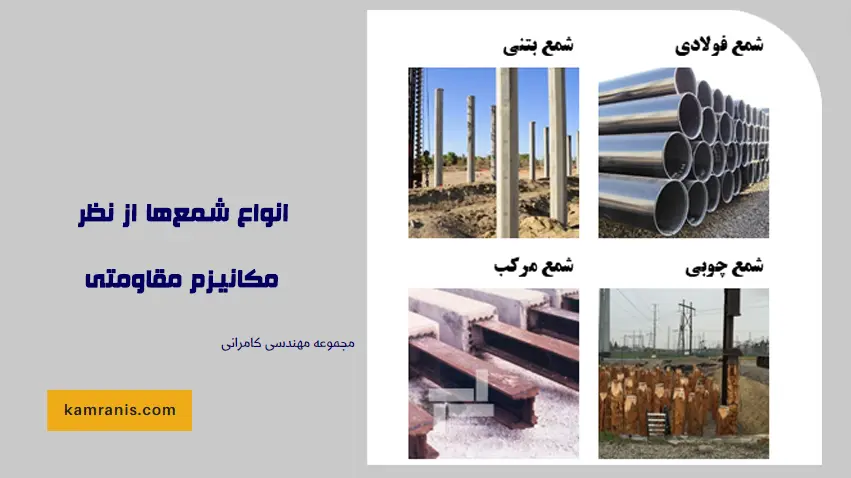

انواع شمع‌ها از نظر مکانیزم مقاومتی

شمع‌ها بر اساس نحوه انتقال بار و چگونگی تأمین ظرفیت باربری در خاک، به سه گروه اصلی تقسیم می‌شوند. شناخت این مکانیزم‌ها برای انتخاب نوع مناسب پی عمیق بسیار مهم است.

1. شمع‌های نوک‌باربر

در این شمع‌های نوک باربر (End Bearing Piles)، بخش عمده بار سازه از طریق نوک شمع به لایه‌ای سخت و مقاوم مانند سنگ یا خاک متراکم منتقل می‌شود.
عملکرد این شمع‌ها مشابه ستونی است که از میان لایه‌های سست عبور کرده و روی یک بستر سخت قرار می‌گیرد.

ویژگی‌ها:

• مناسب برای زمین‌هایی با لایه‌های سطحی نرم و ضعیف
• ظرفیت باربری بالا به دلیل وجود تکیه‌گاه محکم در انتهای شمع
• نشست کم و رفتار قابل پیش‌بینی

2. شمع‌های اصطکاکی

در این شمع‌ها (Friction Piles) بخش زیادی از بار سازه از طریق اصطکاک بین سطح شمع و خاک اطراف تحمل می‌شود. این نوع شمع برای مناطقی که لایه سخت در عمق زیاد قرار دارد بسیار کاربردی است.

ویژگی‌ها:

• انتقال بار از طریق امتداد طولانی جداره شمع
• مناسب برای خاک‌های رسی، ماسه‌ای متراکم یا لایه‌های فاقد بستر سخت در عمق
• نیاز به طول زیاد برای تأمین ظرفیت باربری

3. شمع‌های مرکب

شمع‌های مرکب (Combined End-Bearing & Friction Piles) ترکیبی از دو مکانیزم قبلی هستند. یعنی بخشی از بار توسط نوک شمع و بخش دیگر از طریق اصطکاک جداره منتقل می‌شود. این نوع شمع در بسیاری از پروژه‌ها کاربرد دارد زیرا به شکل بهینه از ظرفیت خاک‌های مختلف استفاده می‌کند.

ویژگی‌ها:

• عملکرد پایدار در شرایط خاک متنوع
• کاهش نیاز به عمق بسیار زیاد نسبت به شمع‌های صرفاً اصطکاکی
• مناسب برای پروژه‌های سنگین و متوسط
