وزن تیرچه کرومیت و نحوه محاسبه آن
تیرچه کرومیت یکی از رایجترین اجزای مورد استفاده در اجرای سقفهای بتنی و فولادی است که بهدلیل سرعت بالا در اجرا، صرفهجویی در مصرف مصالح و مقاومت مطلوب، کاربرد گستردهای در پروژههای ساختمانی دارد. وزن تیرچه کرومیت یکی از عوامل مهم در طراحی سازه، انتخاب مقطع تیرآهن، برآورد بار مرده سقف و حتی هزینه حملونقل و نصب است. آگاهی از وزن دقیق تیرچه به مهندسان کمک میکند تا محاسبات سازهای دقیقتر و اقتصادیتری انجام دهند.
خدمات ما: اجرای سقف تیرچه کرومیت
وزن تیرچه کرومیت چیست؟
وزن تیرچه کرومیت، مجموع وزن تمام اجزای سازنده آن است. این اجزا معمولاً شامل موارد زیر هستند:
- تیر فولادی اصلی (تیرآهن I یا ناودانی): ستون فقرات تیرچه است و بیشترین سهم وزن را دارد.
- میلگردهای بالایی و تحتانی: وظیفه انتقال نیرو و کنترل خمش را بر عهده دارند.
- بتن پاشنه یا بتن انتهایی: در هنگام نصب تیرچه، بخش پایین تیرچه با بتن پوشانده میشود که وزن آن نیز باید در نظر گرفته شود.
- بلوک یا یونولیت بین تیرچهها: در محاسبه وزن کلی سقف مؤثر است اما معمولاً وزن تیرچه خالص بدون بلوک محاسبه میشود.
جدول وزن تقریبی تیرچههای کرومیت بر اساس طول و نوع تیرآهن
| طول تیرچه (متر) | نوع تیر فولادی | وزن تقریبی هر متر (کیلوگرم) | وزن کل تیرچه (کیلوگرم) |
|---|---|---|---|
| 3 | ناودانی 10 | 12 | 36 |
| 4 | تیرآهن IPE12 | 17 | 68 |
| 5 | تیرآهن IPE14 | 20 | 100 |
| 6 | تیرآهن IPE16 | 24 | 144 |
بهصورت کلی، وزن تیرچه کرومیت بیانگر مقدار بار مردهای است که هر تیرچه به سازه وارد میکند.
عوامل مؤثر بر وزن تیرچه کرومیت
وزن تیرچه کرومیت به چند عامل کلیدی وابسته است که در طراحی و تولید باید در نظر گرفته شوند:
- طول تیرچه:
هرچه طول تیرچه بیشتر باشد، وزن آن نیز بهصورت خطی افزایش پیدا میکند. بهطور معمول، تیرچههای کرومیت از 2 تا 7 متر ساخته میشوند. - نوع تیر فولادی:
نوع مقطع فولادی اصلی (تیرآهن I، ناودانی یا دوبل) بیشترین تأثیر را بر وزن نهایی دارد. بهعنوان مثال، استفاده از تیرآهن IPE14 بهمراتب سنگینتر از ناودانی سبک خواهد بود. - تعداد و قطر میلگردها:
بسته به دهانه و نوع بارگذاری، تعداد و قطر میلگردهای بالایی و پایینی تغییر میکند و در نتیجه وزن تیرچه نیز افزایش یا کاهش مییابد. - ضخامت بتن پاشنه:
ضخامت بیشتر بتن پاشنه بهمعنای افزایش وزن مرده تیرچه است. در سقفهایی که بتن پوششی ضخیمتر دارند، این عدد بالاتر است. - فاصله بین تیرچهها:
در محاسبات وزن کل سقف، فاصله تیرچهها بر مقدار تیرچههای مصرفی تأثیر دارد و در برآورد بار مرده نقش مهمی ایفا میکند.

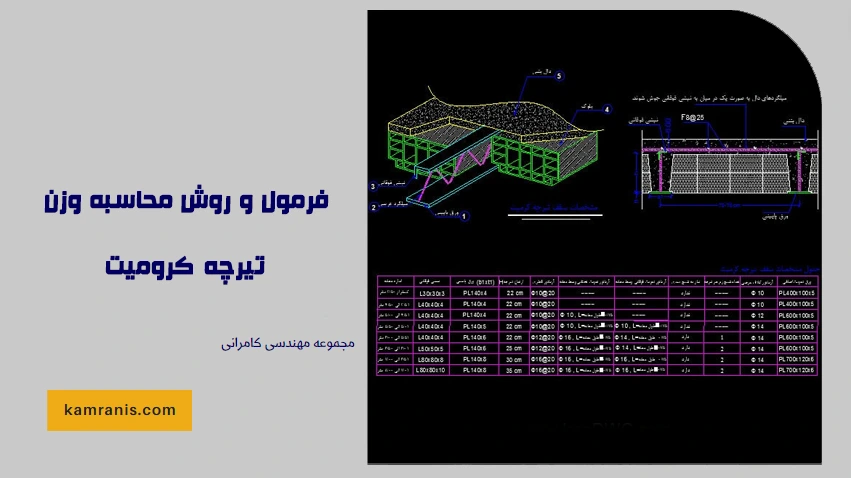

فرمول و روش محاسبه وزن تیرچه کرومیت
برای محاسبه تقریبی وزن تیرچه کرومیت میتوان از فرمول زیر استفاده کرد:
وزن کل تیرچه (W) = وزن تیر فولادی (Ws) + وزن میلگردهای بالایی و تحتانی (Wr) + وزن بتن پاشنه (Wc)
W = Ws + Wr + Wc
تعاریف اجزا:
- W : وزن کل تیرچه به کیلوگرم در هر متر
- Ws : وزن تیر فولادی (تیرآهن یا ناودانی) به کیلوگرم در هر متر
- Wr : وزن میلگردهای بالایی و تحتانی به کیلوگرم در هر متر
- Wc : وزن بتن پاشنه به کیلوگرم در هر متر
مثال عددی
فرض کنید یک تیرچه کرومیت ۴ متری با مشخصات زیر داریم:
تیرآهن IPE12 → وزن تقریبی 11.5 کیلوگرم بر متر
میلگردها → حدود 2.5 کیلوگرم بر متر
بتن پاشنه → حدود 3 کیلوگرم بر متر
با استفاده از فرمول:
W = 11.5 + 2.5 + 3 = 17 کیلوگرم بر متر
بنابراین وزن کل تیرچه ۴ متری برابر است با:
وزن کل = 17 × 4 = 68 کیلوگرم
مقادیر بالا تقریبی هستند و بسته به نوع مقطع، ضخامت بتن و قطر میلگردها میتوانند متفاوت باشند.

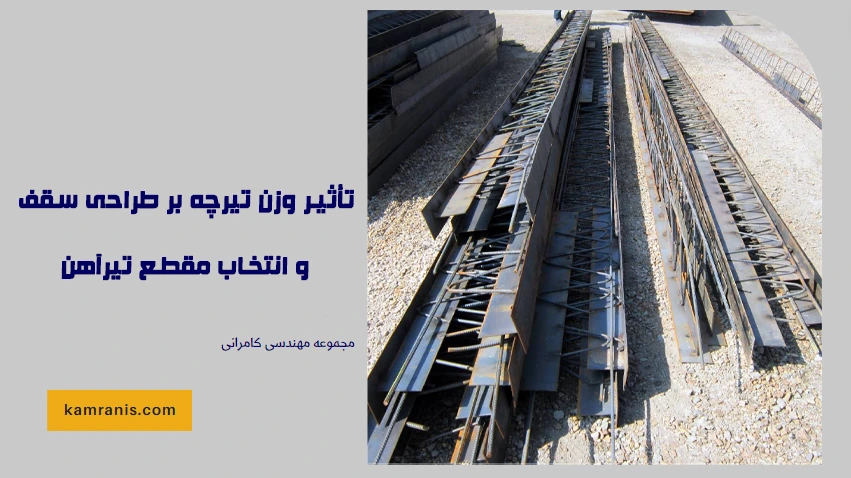

تأثیر وزن تیرچه بر طراحی سقف و انتخاب مقطع تیرآهن
وزن تیرچه کرومیت در محاسبه بار مرده سقف اهمیت زیادی دارد. اگر وزن تیرچهها بیشازحد بالا باشد، بار وارده به تیرها و ستونها افزایش مییابد و ممکن است مقاطع بزرگتری لازم شود. در مقابل، استفاده از تیرچههای سبکتر باعث کاهش وزن سازه و صرفهجویی در فولاد مصرفی میشود.
به همین دلیل، در طراحی سازه باید تعادل بین مقاومت و وزن مرده سقف رعایت شود. انتخاب تیرآهن مناسب برای هر دهانه و کنترل وزن تیرچه، یکی از مهمترین تصمیمات مهندسی در طراحی سقف است.
جمعبندی و نکات اجرایی
وزن تیرچه کرومیت از عوامل کلیدی در طراحی و اجرای سقفهای ساختمانی است. آشنایی با روش محاسبه وزن و عوامل مؤثر بر آن به مهندسان کمک میکند تا سازهای مقاوم، سبک و اقتصادی طراحی کنند.
نکات مهم:
- برای دهانههای کوتاه، استفاده از تیرچه سبکتر توصیه میشود.
- در دهانههای بلندتر، تیرچههای دوبل یا تقویتشده عملکرد بهتری دارند.
- همیشه وزن تیرچهها باید در محاسبه بار مرده سقف لحاظ شود.
- استفاده از نقشههای اجرایی دقیق و استاندارد باعث کاهش خطا در محاسبات میشود.
