پلان شیب بندی بام
سقف یا بام نخستین خط دفاعی ساختمان در برابر بارشهای جوی، تابش خورشید و تغییرات دمایی است و عملکرد درست آن در دوام سازه و آسایش ساکنان نقش حیاتی دارد؛ در این میان، شیب بندی بام بهعنوان یکی از مهمترین اجزای طراحی پوشش ساختمان مطرح بوده و تنها به هدایت آبهای سطحی به سمت ناودانها محدود نمیشود، بلکه مانع نفوذ رطوبت، جمعشدگی آب، تخریب عایقها و در نهایت تضمینکننده یکپارچگی سازهای است. هدف از تدوین پلان شیب بندی بام، ایجاد یک نقشه فنی دقیق برای تعیین شیب، مسیرهای تخلیه، موقعیت ناودانها و جزئیات اجرایی است تا پیوندی میان طراحی مفهومی و اجرای ایمن برقرار گردد.
این پلان، با در نظر گرفتن نوع عایقکاری و پوشش نهایی همچون ایزوگام، قیروگونی یا ورقهای فلزی، حداقل شیب مجاز را مشخص کرده و روشهای مختلف اجرای شیب مانند سازهای، مصالح سبکدانه یا سیستمهای عایق شیبدار را بررسی میکند. همچنین به چالشهایی مانند تداخل با تأسیسات مکانیکی و الکتریکی پرداخته و راهکارهای رفع آن ارائه میدهد تا در نهایت روشن شود که رعایت اصول طراحی پلان و جزئیات در اجرای پلان شیب بندی بام نه تنها یک الزام فنی، بلکه سرمایهای بلندمدت برای حفظ ارزش ساختمان و کاهش هزینههای نگهداری است.
دانلود نقشه پلان شیب بندی بام
دانلود پلان شیب بندی بام
نوع فایل: Zip – Dwg
قابل ویرایش توسط نرم افزار اتوکد
عناصر مهم در پلان شیب بندی بام
در طراحی پلان شیب بندی بام ، برخی عناصر باید حتماً بهطور دقیق نمایش داده شوند تا شیبها و مسیرهای تخلیه آب به درستی طراحی شوند و عملکرد بام تضمین گردد. این عناصر شامل خرپشته، جانپناه، پاسیو یا نورگیر، شیب سقف، تراسهای قابل دید در طبقات پایین، پلههای موجود در حیاط، دیوارهای اطراف حیاط، ورودی ساختمان، دودکش، درز انقطاع، داکتهای تهویه و خروجیها، و محل آبرو میشوند. نمایش دقیق این موارد در پلان، امکان طراحی مسیرهای تخلیه مناسب، جلوگیری از تجمع آب و حفاظت از سازه را فراهم میکند و نقش کلیدی در اجرای موفق شیببندی بام دارد.
اصول و مبانی نظری پلان شیب بندی بام
تعریف حداقل شیب مجاز و عوامل مؤثر بر آن
این مقدار به دو عامل اصلی بستگی دارد: نوع پوشش بام که برای مثال ایزوگام به حداقل شیب ۲% (حدود ۱.۱۵ درجه)، ورقهای فلزی به شیب ۵% (حدود ۲.۹ درجه) و پوششهای کاشیای به شیبهای بالاتر (حدود ۳۳% یا ۱۸ درجه) نیاز دارند؛ و شرایط اقلیمی که در مناطق پرباران یا مستعد برف، شیبهای بالاتر (حتی بیش از حداقل) برای دفع سریعتر آب در پلان شیببندی بام توصیه میشود.
استانداردهای ملی و بینالمللی در تدوین پلان شیب بندی بام
استانداردهای ملی و بینالمللی در زمینه طراحی و اجرای بام نقش بسیار مهمی دارند و رعایت آنها در تدوین پلان شیب بندی بام یک الزام فنی محسوب میشود. در ایران، مطالعه مبحث ۸ مقررات ملی ساختمان (طرح و اجرای ساختمانهای با مصالح بنایی) و مبحث ۴ (الزامات عمومی ساختمان) چارچوب لازم را ارائه میدهد، در حالیکه در سطح بینالمللی استانداردهایی همچون ASTM و BS بهعنوان مرجع شناخته میشوند. این منابع، مقادیر حداقل شیب، جزئیات مربوط به درزها و نحوه صحیح آببندی را تعریف کرده و به طراحان کمک میکنند تا پلان شیببندی بام را بهگونهای تنظیم کنند که هم با شرایط اقلیمی سازگار باشد و هم دوام و ایمنی ساختمان را تضمین کند.
محاسبات فنی
شیب معمولاً به دو صورت بیان میشود:
درصد شیب: (اختلاف ارتفاع / فاصله افقی) × ۱۰۰
زاویه: تانژانت معکوس (اختلاف ارتفاع / فاصله افقی)
به عنوان مثال، برای ایجاد شیب ۲% به ازای هر ۱ متر حرکت افقی، نیاز به ۲ سانتیمتر اختلاف ارتفاع است.

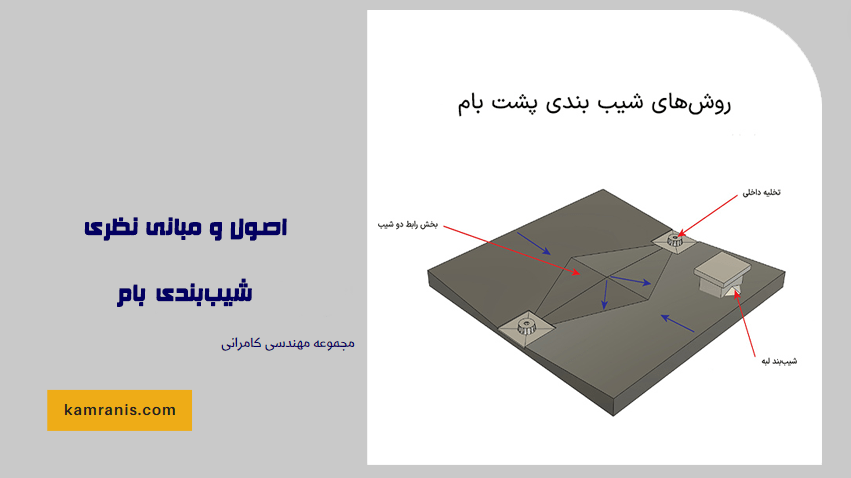

طراحی الگوهای تخلیه آب
انتخاب الگوی تخلیه در پلان شیب بندی بام بر اساس فرم هندسی بام انجام میشود تا جریان آب به شکلی اصولی و بدون ایستایی هدایت گردد. در این راستا، سه الگوی اصلی وجود دارد:
- تخلیه یکطرفه که معمولاً برای بامهای باریک و طویل به کار میرود.
- تخلیه دوطرفه که مناسب بامهای مستطیلی است و آب را به دو سمت هدایت میکند.
- تخلیه چهارطرفه یا مرکزی که برای بامهای مربعشکل یا دایرهای انتخاب میشود و جریان آب را به سمت قیفهای واقع در مرکز یا گوشهها منتقل میکند.
رعایت این اصول در طراحی پلان شیب بندی بام تضمینکننده عملکرد صحیح سیستم دفع آب و افزایش دوام سازه خواهد بود.
انواع روشهای اجرای شیببندی بام: مزایا، معایب و کاربردها
شیببندی سازهای (دال بتنی با شیب)
شیببندی سازهای (دال بتنی با شیب) یکی از روشهای مهم در طراحی و اجرای پلان شیب بندی بام است که در آن دال بتنی سقف از ابتدا بهصورت مایل ساخته میشود.
- روش اجرا: نیاز به قالببندی دقیق و مهارت بالا دارد.
- مزایا: مقاومت و دوام بسیار بالا، یکپارچگی سازهای.
- معایب: هزینه قالببندی بالا، زمانبر بودن، افزایش مصرف بتن.
- کاربرد: ساختمانهای بتنی با دهانههای بزرگ.
شیببندی با ملات (ماسه سیمان یا بتن سبکدانه)
متداولترین روش پلان شیب بندی بام در ایران است که پس از اجرای دال بتنی مسطح انجام میشود.
- روش اجرا: با استفاده از خطکشیابی و ملات ماسهسیمان یا بتنهای سبکدانه (مانند پومیس) صورت میگیرد.
- مزایا: اجرای نسبتاً آسان، هزینه اولیه کمتر.
- معایب: افزایش قابلتوجه بار مرده ساختمان، امکان ترکخوردگی و نشست در صورت اجرای نادرست.
- کاربرد: پروژههای متعارف ساختمانی.
سیستمهای عایق شیبدار (پانلهای فوم شیبدار)
استفاده از پانلهای پیشساخته از جنس پلیاستایرن اکسترود شده (XPS) یا پلییورتان که دارای شیب از پیش تعریفشده هستند.
- مزایا: سرعت اجرای بسیار بالا، دقت هندسی، سبکی و کاهش بار مرده، عملکرد عالی عایق حرارتی.
- معایب: هزینه اولیه نسبتاً بالاتر، نیاز به نیروی متخصص برای نصب.
- کاربرد: پروژههای مدرن، ساختمانهای با محدودیت بار و پروژههای نوسازی.
بررسی مصالح و فناوریهای نوین در شیببندی بام
امروزه پیشرفت فناوری و ورود مصالح نوین، تحول چشمگیری در طراحی و اجرای پلان شیب بندی بام ایجاد کرده است. پانلهای XPS شیبدار به دلیل مقاومت فشاری بالا، وزن سبک و جذب آب ناچیز، بهعنوان یکی از گزینههای ایدهآل شناخته میشوند. علاوه بر آن، سیستمهای یکپارچهای توسعه یافتهاند که همزمان نقش عایق رطوبتی و لایه ایجادکننده شیب را ایفا کرده و زمان اجرا را به شکل قابل توجهی کاهش میدهند. همچنین استفاده از مصالح بازیافتی و پایدار در تولید این پانلها رو به گسترش است و باعث شده اجرای پلان شیببندی بام علاوه بر افزایش کارایی، در جهت حفظ محیطزیست نیز گام مؤثری بردارد.
تدوین پلان اجرایی شیببندی
یک پلان شیب بندی بام خوب باید شامل موارد زیر باشد:
- خطوط تراز (Contour Lines): نشاندهنده نقاط همارتفاع.
- پیکانهای نشاندهنده جهت شیب: مسیر حرکت آب را مشخص میکنند.
- مقاطع و جزئیات: نمایش جزئیات در نقاط بحرانی مانند درز انبساط، اطراف سقفهای نورگیر، پایههای دکلها و تأسیسات.
- موقعیت و ارتفاع دقیق قیفهای آبرو: نقطه نهایی تخلیه آب.
- نقشههای اجرایی باید به گونهای باشند که مجری بتواند به راحتی نقاط مرجع (Benchmark) را شناسایی و عملیات خطکشیابی را آغاز کند.

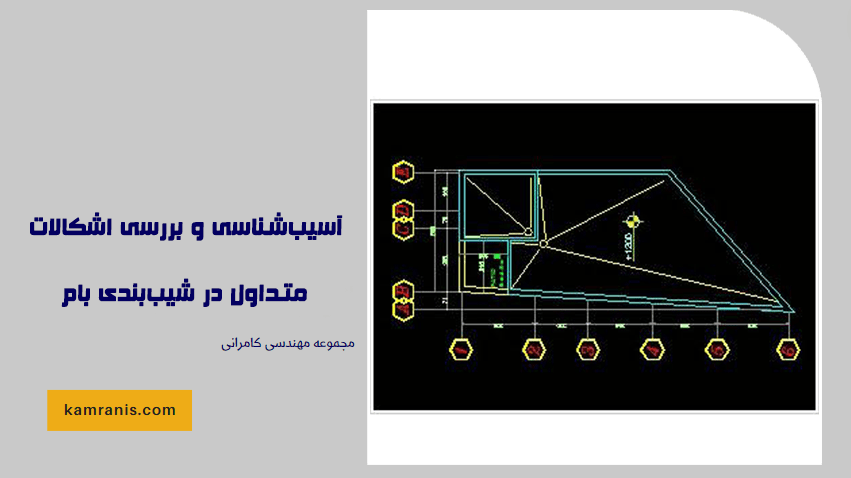

آسیبشناسی و بررسی اشکالات متداول در شیببندی بام
در اجرای پلان شیب بندی بام ، چندین مشکل شایع وجود دارد که میتواند عملکرد بام را تحت تأثیر قرار دهد:
پدیده Water Ponding : شایعترین مشکل است و معمولاً ناشی از محاسبات نادرست، اجرای غلط یا نشستهای نامتقارن سازه رخ میدهد. ایستایی آب باعث وارد شدن فشار مستمر بر عایق رطوبتی شده و در نهایت منجر به نشت میشود.
تداخل تأسیسات : نصب تأسیسات مکانیکی و کانالهای HVAC پس از شیببندی اغلب مانع از حرکت طبیعی آب شده و حوضچههای موضعی ایجاد میکند. راهکار این مسئله، طراحی هماهنگ نقشههای تأسیساتی و معماری از ابتدا و استفاده از سینیهای زیرپایی (Curb) برای عبور تأسیسات از روی شیب است.
کنترل کیفیت : عدم نظارت بر اختلاط صحیح مصالح، عملآوری نادرست ملات و رعایت نکردن ضخامتهای طراحیشده از دیگر عوامل خرابی و کاهش کارایی بام به شمار میروند.
رعایت دقیق این نکات در پلان شیب بندی بام میتواند از بروز مشکلات جدی و کاهش طول عمر پوشش بام جلوگیری کند.
